Vad är en inklinometer?
En inklinometer (även kallad inklinometergivare, inklinometersond eller lutningsgivare) är ett precisionsinstrument som används för att mäta horisontella/vertikala förskjutningar i jord eller konstruktioner. Inom geoteknisk monitorering installeras ett inklinometerrör vertikalt eller horisontellt, och givaren mäter lutningen längs sin axel, vilket gör det möjligt att beräkna förskjutningsprofilen över djupet/längd.

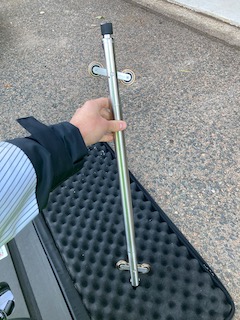

Moderna system använder antingen digitala manuella sonder (som sänks ned periodiskt av en operatör) eller automatiska in-place inklinometrar (IPI) med MEMS-givare som kontinuerligt registrerar deformation. Dessa mätningar omvandlas till förskjutningskurvor som hjälper ingenjörer att utvärdera stabilitet och deformationsbeteende för slänter, schakter eller stödkonstruktioner.
Är du beställare?
Inklinometermätningar återfinns under koden BBC.114 i i det svenska anläggnings-AMA.
Huvudsakliga användningsområden
Inklinometrar är ett av de mest använda instrumenten inom geoteknisk monitorering. Typiska användningsområden är:
• Bankar och slänter – upptäcka och kvantifiera laterala jordrörelser.
• Stödkonstruktioner, spont och diafragmaväggar – verifiera förväntade deformationer under schakt.
• Djupa schakter och tunnlar – bedöma markrörelser och påverkan på omgivande konstruktioner.
• Dammar, vallar och bankar – övervaka interna deformationer och långtidsprestanda. Används för att mäta både sättningar och horisontella förskjutningar.
• Grundläggningar och pålgrupper – upptäcka horisontella rörelser vid last eller schaktinducerade effekter.
Installationsprocess
En inklinometer installation består vanligtvis av ett 70 mm rör med längsgående spår i ABS eller PVC, installerat i ett borrhål och därefter injekterat med grout. Röret orienteras så att ett spårpar ligger i rörelseriktningen (A-axeln) och det andra i kontrollriktningen (B-axeln).
Installationsdjupet ska gå under den förväntade glid- eller skjuvytan för att säkerställa en stabil referens vid botten.
För automatiska system kopplas flera in-place inklinometrar (IPI) i serie längs röret, med standardavstånd 0,5 m eller 1,0 m. Varje givare mäter lutning relativt gravitation, och den kumulativa förskjutningen beräknas relativt bottenreferensen.
Viktiga installationstoleranser
Korrekt installation är avgörande för noggranna och upprepningsbara mätningar. Nedan listas några huvudpunkter, många enligt SS-EN ISO 18674-3:2017:
• Vertikal inriktning och spårorientering: Röret ska vara så rakt som möjligt, väl förankrat med grout, och orienterat så att ett spårpar följer förväntad rörelseriktning.
• Groutning: Använd cement-bentonit eller likvärdig grout med styvhet och densitet som liknar omgivande jord för god rörelseöverföring.
• Referensstabilitet: Bottendelen ska vara förankrad under den förväntade brottytan och förbli orörlig under hela mätperioden.
• Nollmätning: Ett referensdataset ska tas efter installation och före byggstart eller lastpåläggning.
• Skydd: Toppen ska tätas, förses med lock och skyddas mot vatteninträngning, frost och skadegörelse.
För horisontella installationer (t.ex. under bankar eller vägkroppar) gäller liknande toleranser, men extra stor vikt läggs vid rakhet och jämnt stöd.
Noggrannhet och upprepbarhet
Noggrannheten hos inklinometrar beror på sensorupplösning, rörkvalitet och databehandling. Dessa bör följa tabellen nedan från SS-EN ISO 18674-3:2017:
| Typ | Egenskap | Vertikal | Horisontell |
| Sond och IPI | Instrumentnoggrannhet (sond eller IPI) | ±0,02% full skala (t.ex. ±0,1 mm/m vid ±30° mätområde) | ±0,02% full skala (t.ex. ±0,1 mm/m vid ±30° mätområde) |
| Sond | Upprepbarhet längs mätlinje (skillnad i kumulativ förskjutning mellan två punkter 30 m isär, upprepat under referensförhållanden) | ±2 mm | ±10 mm |
| IPI | Upprepbarhet för en kedja av IPI-givare (±10° mätområde, 2 m avstånd) | ±2 mm | ±2 mm |
| Sond och IPI | Stabilitet i sensorsignal efter 24 h under referensförhållanden | ±0,1 mm/m | ±0,1 mm/m |
Standarder och riktlinjer
Inklinometerdesign, installation och tolkning bör följa erkända standarder, bland annat:
• SS-EN ISO 18674-3:2017 – Geoteknisk monitorering med fältsensorer, Del 3: Inklinometrar
• SS-EN ISO 18674-1:2015 – Allmänna regler för geoteknisk monitorering
• SGF Rapport 2:2006 – Metodbeskrivning för installation av inklinometerrör
Sammanfattning
Inklinometrar ger avgörande insikt om rörelser i jord och konstruktioner och är centrala för att bedöma och upprätthålla säkerheten i geotekniska system.
Korrekt installation, inriktning och datahantering enligt SS-EN ISO 18674 säkerställer att mätningarna är spårbara och tillförlitliga.
